(GYDTA)非铠装光纤带光缆

描述:(GYDTA)非铠装光纤带光缆 浏览次数:1558
参数
  • 产品特点
  • 产品简介
  • 技术参数
  • 产品组成
  • 产品案例

【产品特点】

  • 具有很好的机械特性和温度特性;
  • 松套管材料本身具有良好的耐水解性能和较高的强度
  • 管内填充特种油膏,对光纤进行了关键性保护
  • 特别设计的紧密的光缆结构,有效防止松套管回缩
  • PE护套具有很好的抗紫外辐射性能
  • 采用以下措施来确保光缆防水性能
    • 单根钢丝中心加强芯
    • 松套管内填充特种防水化合物
    • 完全缆芯填充
    • 涂塑铝带(APL)防潮层

【产品描述】

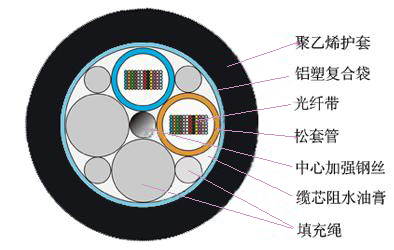

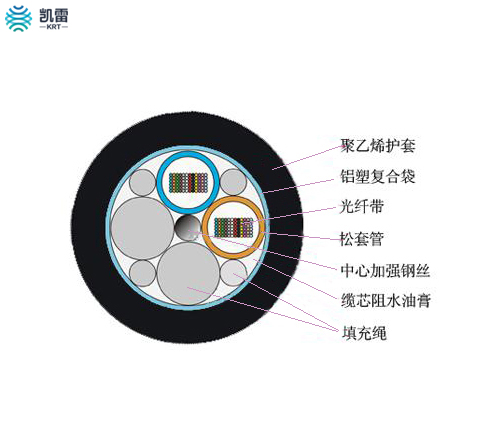

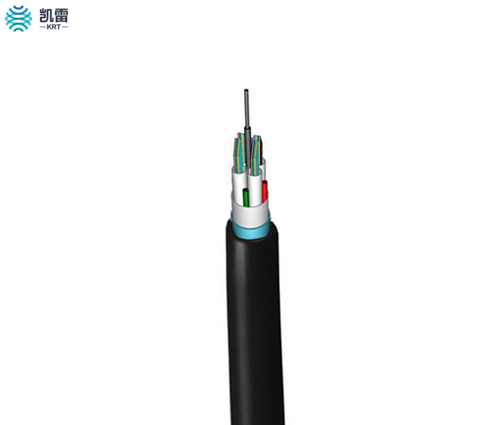

   GYDTA——光缆的结构是将 4、6、8、12芯光纤套入高模量材制成的松套管中,松套管内填充防水化合物。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还需挤上一层聚乙烯 (PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水填充物。涂塑铝带(APL)纵包后挤制聚乙烯护套成缆。

【性能指标】

应用范围:适用于长途通信和局间通信

敷设方式:管道、架空

工作温度:-40~+70℃

弯曲半径:静态10倍缆径

                     动态20倍缆径

产品标准

广州市凯雷通信科技有限公司GYDTA光缆符合YD/T 981.3-1998和IEC 60794-1标准

【光学特性】



G.652

G.655

50/125μm

62.5/125μm

衰减

(+20℃)

@850nm



≤3.0 dB/km

≤3.0 dB/km

@1300nm



≤1.0 dB/km

≤1.0 dB/km

@1310nm

≤0.36 dB/km

≤0.40 dB/km



@1550nm

≤0.22 dB/km

≤0.23dB/km



带宽(A级)

@850nm



≥500 MHz·km

≥200 MHz·km

@1300nm



≥1000 MHz·km

≥600 MHz·km

数值孔径



0.200±0.015NA

0.275±0.015NA

光缆截止波长

≤1260nm

≤1480nm



【结构参数】

光缆型号

光纤带芯数

套管数

填充绳数

光缆直径  mm

光缆重量kg/km

允许拉伸力

长期/短期N

允许压扁力

长期/短期N/100mm

弯曲半径

静态/动态mm

GYDTA16~96

4

1~4

0~3

19.1

192

600/1500-3000

300/1000

10D/20D

GYDTA24~144

6

1~4

0~3

19.1

223

600/1500-3000

300/1000

10D/20D

GYDTA150~180

6

5~6

0~1

19.1

245

600/1500-3000

300/1000

10D/20D

GYDTA186~216

6

5~6

0~1

19.1

280

600/1500-3000

300/1000

10D/20D

GYDTA222~288

6

5~6

0~1

19.1

348

600/1500-3000

300/1000

10D/20D

GYDTA48~192

8

1~4

0~3

19.1

270

600/1500-3000

300/1000

10D/20D

GYDTA200~240

8

5~6

0~1

19.1

290

600/1500-3000

300/1000

10D/20D

GYDTA48~288

12

1~4

0~3

19.1

317

600/1500-3000

300/1000

10D/20D

GYDTA300~430

12

6~4

2~0

24

444

600/1500-3000

300/1000

10D/20D

储存、使用温度: -40℃ 至 + 70℃
